上海换相开关型三相负荷不平衡自动调节装置

目前，低压配电网系统中，存在着大量的单相、不对称、非线性、冲击性负荷，三相负荷系统是随机变化的，这些负荷会使配电系统产生三相不平衡，三相负荷不平衡会导致供电系统三相电压、电流的不平衡，引起电网负序电压和负序电流，影响供电质量，进而增加线路损耗，降低供电可靠性。

上海换相开关型三相负荷不平衡自动调节装置是专门针对上述问题而研发的一款产品，为解决配电网三相负荷不平衡提供完美解决方案，它适用于三相四线制的 380V/220V低压配电系统，能够在不中断用户供电的情况下带负荷自动智能调节三相负荷，克服传统依靠人工改线来调节三相不平衡的缺点。并且区别于SVG和相间电容器等补偿类调平方式，HIEC HX从“负载端”实现真正的三相平衡。

配网三相负荷不平衡自动调节装置的应用，将大幅提高配网运行稳定性和智能化，有效降低由三相负载不平衡所导致的变压器损耗、线路损耗，解决由于三相负荷不平衡导致的末端低电压、单相过流等安全隐患问题，可对电网公司提出的建设坚强智能电网的要求起到很好的支撑作用，提高低压配电网运行可靠性。

性能特点

• 换相时间小于20ms，不中断用户供电；

• 调整后电流不平衡度降到15%以内；


实时数据采集

• 实时监测三相电压、电流、有功、无功、频率、功率因数以及线路末端各相电压、电流等运行参数；

• 实时监测线路不平衡率、换相开关运行状态等数据，并记录线路调整前后不平衡率的对比数据；

• 数据记录可在装置上进行显示和记录，也可根据需要上传远方后台系统；

便捷的人机交互

• 中文大屏幕液晶显示，可在就地查询装置运行状态及数据信息，可通过按键操作修改装置运行参数。

• 具备WIFI通讯能力，可通过移动端APP对装置进行便捷的设置与查看。

户外高防护设计安装

• 户外防护等级达IP54，能够适应户外不同负载环境安装要求；

零线带电报警功能

• 换相开关具备零线带电监测功能；

• 换相主机检测系统可以实时报警，快速定位零线带电故障点范围；

降低系统损耗

• 使变压器处于对称运行状态，有效降低了变压器损耗。

• 减小中性线不平衡电流，有效降低中性线及相线的损耗。

解决电压问题，保护低压配网安全运行

• 解决由三相不平衡所导致的低电压问题，避免因低压影响用电设备的正常运行。

• 避免中性线电流长期过大导致的发热和老损，避免变压器等配电设备烧毁的隐患。










  原理概述

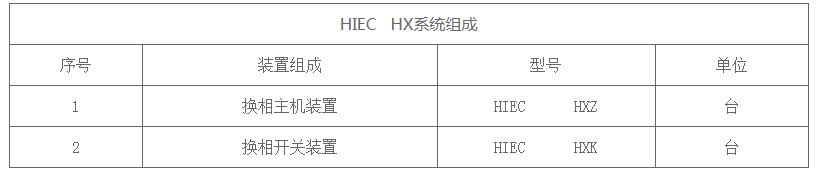

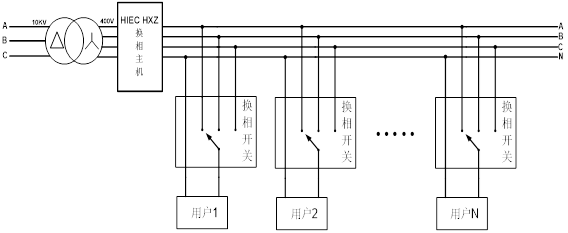

  HIEC HX三相负荷不平衡自动调节装置由换相主机装置和换相开关装置两部分组成。换相主机安装在变压器出口处，负责监测三相不平衡信息，并下发换相命令。换相开关单独安装在集表箱前或分线箱内，可监测自身带载回路的负荷信息上送给主机，并根据换相主机装置下发的换相命令进行相应换相操作。

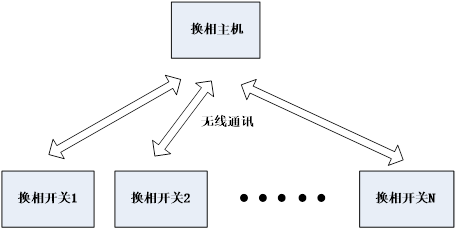

  主机与换相开关之间采用无线或者电力载波方式通讯，主机实时采集三相电压、电流等基本数据，并将采集到的数据进行分析，再结合换相开关装置发送的负荷电流信息，自动判断配电网总电流是否出现三相不平衡工况，如果出现不平衡度越限，装置自动进入三相不平衡调节模式，主机将向相应的换相开关装置发送切换指令，完成切换动作，实现三相负荷的自动平衡。换相开关装置采用永磁继电器作为动作元件，换相时间快，小于20毫秒，自身功耗小，可靠性高，换相过程中不会导致用户供电的中断，保证了供电质量。































  分类	参数名称	换相开关	换相主机
  电气参数	接线方式	三相四线制	三相四线制
  	额定电压	380V/220VAC	380V/220Vac
  	额定电流	100A	——
  	额定频率	50Hz	50Hz
  	绝缘电阻	﹥100MΩ	﹥100MΩ
  	工频耐压强度	2000VAC，60s	2000VAC，60s
  	冲击耐受电压	5kv	5kv
  性能参数	换相时间	≤20ms，可带负荷不停电切换
  	机械寿命	＞10万次	——
  	整机损耗	≤3W
  	防护等级	IP54	IP54
  	存储容量	500条	500条
  	通信接口	GPRS，RS485，WIFI
  	通讯距离	2000米	2000米
  	采样精度	0.5级	0.5级
  环境条件	使用工况	户外	户外
  	运行温度	-40~70℃	-40~70℃
  	海拔高度	≤3000米	≤3000米
  	环境湿度	0~95%，无凝露	0~95%，无凝露
